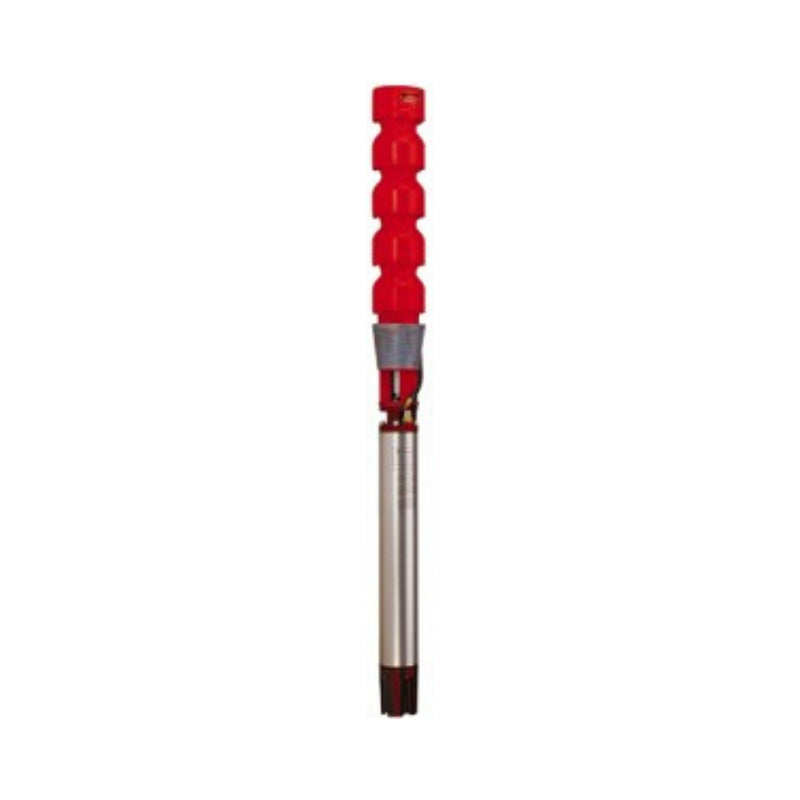

Bomba tipo turbina vertical sumergible

Tipo de sellado hermético
Un motor de tipo sellado herméticamente utiliza bobinados de construcción estándar y espesor de aislamiento. Los devanados están encajonados y sellados herméticamente dentro de la carcasa externa de la carcasa en el exterior y un tubo interno o revestimiento dentro del orificio. El recinto herméticamente sellado elimina la posibilidad de fugas de agua en el devanado. El medio líquido circula entre el rotor y el revestimiento del estator proporcionando lubricación y enfriamiento a los cojinetes.

Tipo de bobinado húmedo
Un motor de tipo de bobinado húmedo es aquel en el que los bobinados del motor están en contacto directo con un medio líquido. El medio es agua limpia y clara. Un sistema de equilibrio de presión evita el intercambio del medio líquido del motor y el agua de pozo debido a la expansión y contracción térmica cuando el motor está en funcionamiento. El medio líquido llena el interior del motor y rodea tanto los devanados del estator como el rotor. Se utiliza un aislamiento completamente impermeable en el cable magnético utilizado para los devanados del estator. El medio líquido dentro del entrehierro del motor y las bobinas actúa como un dispositivo de transferencia de calor al circular a través de las bobinas y transferir calor a la carcasa externa. La disipación de este calor ocurre cuando el agua del pozo fluye a la velocidad requerida sobre la carcasa externa. Como es el caso de todos los motores de tipo sumergible,

Opciones sumergibles
Bell & Gossett puede proporcionar varias opciones en combinaciones de bomba y motor para cumplir con las condiciones exigentes de sus aplicaciones:
· Alta potencia, diámetros de pozo limitados.
· Dispositivos de detección de motores.
· Indicadores de nivel de agua.
· Materiales especiales.
· Motores de tensión especial.

Características y Beneficios

• Tubería de descarga: del tamaño adecuado para velocidades óptimas del agua para asegurar el máximo rendimiento hidráulico.
• Tazón de descarga: varios tamaños de descarga disponibles para tubería NPT o bridada.
• Cojinete de descarga: el cojinete de bronce con protección superior extralargo asegura una alineación y estabilización positivas del eje para una vida útil prolongada.
• Recipiente intermedio - Hierro fundido Clase 30 de grano fino. Paso de agua acristalado para máxima eficiencia y resistencia a la abrasión.
• Impulsores: diseñados para una máxima eficiencia con una amplia gama de cobertura hidráulica. Precisión equilibrada para un funcionamiento suave.
• Collar de empuje hacia arriba: diseñado para un margen adicional de seguridad contra un posible empuje hacia arriba momentáneo que se produce durante el arranque.
• Cojinetes de tazón intermedio - Cojinete de caucho o bronce de larga duración confiable.
• Pinzas de bloqueo: mecanizadas con precisión para asegurar un bloqueo positivo del impulsor de la bomba al eje.
• Eje de la bomba: 100,00 PSI de acero inoxidable de alta resistencia que proporciona fuerza y ​​una excelente resistencia a la corrosión. Pulido y pulido para una superficie de apoyo lisa.
• Entrada de succión: contorneada para una entrada de flujo suave. Protegido por un colador de acero inoxidable de gran tamaño para evitar la entrada de sólidos dañinos.
• Adaptador de succión: el hierro dúctil proporciona una mayor resistencia y una alineación positiva del motor. El área abierta permite un fácil acceso al acoplamiento de la bomba / motor.
• Acoplamiento de bomba / motor: acoplamiento grande de acero inoxidable mecanizado con precisión para una alineación, equilibrio y transmisión de potencia perfectos.
