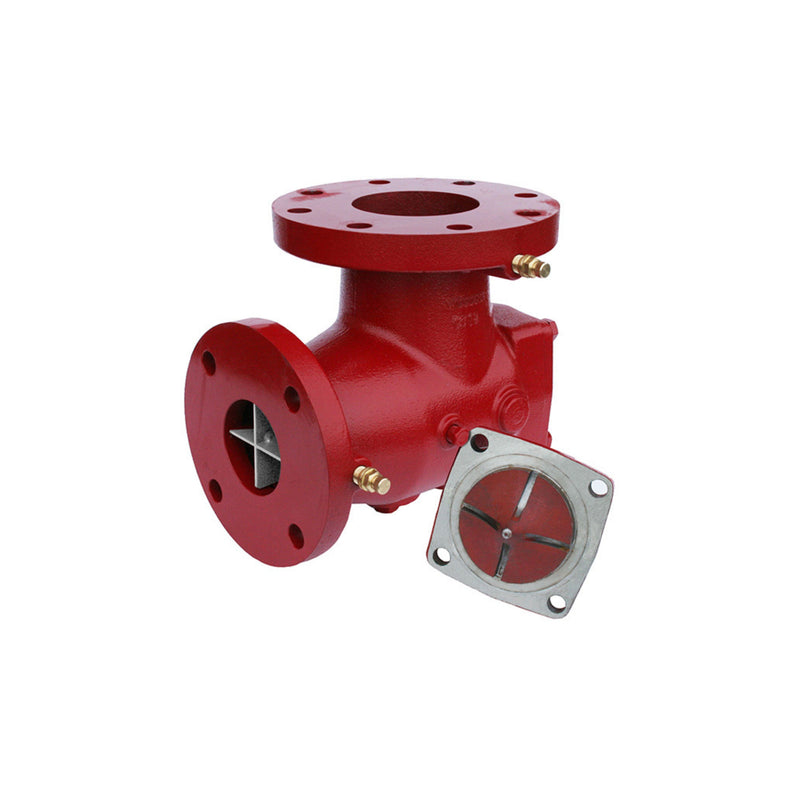

Codo difusor de succión PLUS
El difusor de succión Plus de Bell & Gossett es un accesorio de enderezamiento de patrón de ángulo que permite que el sistema de bombeo funcione con los parámetros de rendimiento más óptimos. Acondiciona el flujo en la succión de la bomba para asegurar la mayor retención de eficiencia de la bomba.
El difusor de succión Plus incluye nuestro cono de flujo patentado (patente de EE. UU. # 10,240,611), diseñado para eliminar las zonas de recirculación que se desarrollan en la mayoría de los diseños de difusores de succión disponibles en el mercado hoy en día. Estas zonas de recirculación pueden provocar una mayor caída de presión a través del difusor de succión y un alto grado de variación en el perfil de velocidad cuando el flujo ingresa a la succión de la bomba. El cono de flujo ahora dirige el flujo completamente fuera del difusor de succión y hacia la succión de la bomba, proporcionando un perfil de velocidad más uniforme que reduce la tensión desigual en el impulsor y el eje de la bomba. Como resultado, la eficiencia de la bomba se conserva de manera más efectiva, se reducen los costos de energía del sistema de bombeo y se extiende la vida útil de la bomba.
Características y Beneficios
- El cono de flujo patentado elimina las zonas de recirculación, dirige el flujo hacia la bomba, mejora el acondicionamiento del flujo y maximiza la retención de la eficiencia de la bomba.
- El diseño del codo que ahorra espacio facilita una transición cercana entre la tubería de retorno y la succión de la bomba, eliminando la necesidad de tramos rectos de tubería y codos de radio largo separados o codos reductores.
- Las paletas de enderezamiento de longitud completa aseguran un patrón de flujo uniforme para la entrada de la bomba
- El cilindro de orificio de gran diámetro evita que los desechos entren en la succión de la bomba mientras mantiene una baja caída de presión
- El colador de arranque desechable de malla fina asegura un sistema más limpio y sin problemas.
- Los puertos opcionales de presión / temperatura permiten verificar las condiciones del sistema y verificar la presencia del filtro de arranque.
- Internos completamente extraíbles para un mantenimiento rápido y fácil.
- Elección de internos de acero al carbono o acero inoxidable.
- Amplia gama de tamaños de 2 "x1½" a 10 "x10"
- Dimensiones de instalación comunes en comparación con diseños anteriores de B&G que facilitan las modificaciones
- Tapa de extremo fácilmente extraíble con junta tórica reutilizable
